Serimizin ilk bölümlerinde, endüstriyel otomasyon sistemlerinin görünmez kahramanı olan aydınlatma teknolojilerini, yüzey etkileşimlerini ve optik filtreleri detaylarıyla inceledik. Ancak ne kadar kusursuz bir aydınlatma kurarsanız kurun, sahneden yansıyan o doğru ışığı kamera sensörüne sapmasız bir şekilde taşıyacak yapı olmadan sisteminiz tamamlanmış sayılmaz. Işığı toplayan, odaklayan ve görüntünün geometrik kaderini belirleyen bu kritik köprü lenslerdir. Blog serimizin bu bölümünde, makine görmesi sistemlerinin optik kalbi olan Lens Teknolojilerine ve Lens Tiplerine adım atıyoruz.
3. LENS
Endüstriyel görüntü işleme sistemlerinde lensler, sahneden gelen ışığın görüntü sensörü üzerine doğru şekilde odaklanmasını sağlayan en kritik optik bileşenlerden biridir. Kamera sensörünün performansı ne kadar yüksek olursa olsun, uygun olmayan bir lens seçimi görüntü kalitesini ciddi şekilde düşürebilir. Bu nedenle lens; çözünürlük, görüş alanı, alan derinliği ve geometrik doğruluk gibi tüm görüntüleme parametrelerini doğrudan etkileyen temel elemandır.
3.1 Lens Tipleri
Endüstriyel uygulamalarda farklı ihtiyaçlara yönelik çeşitli lens tipleri kullanılmaktadır:
CCTV Lensler: Genel amaçlı görüntüleme için kullanılan ve geniş bir kullanım alanına sahip lenslerdir. Düşük maliyetli olmaları ve farklı odak uzaklıklarına sahip seçenekler sunmaları nedeniyle yaygın olarak tercih edilirler. Ancak yüksek hassasiyet gerektiren ölçüm uygulamalarında distorsiyon (bozulma) nedeniyle sınırlı performans gösterebilirler.
Macro Lensler: Çok yakın mesafeden yüksek detay elde etmek için tasarlanmış lenslerdir. Küçük parçaların, elektronik bileşenlerin ve mikro yüzey kusurlarının incelenmesinde kullanılır. Yüksek büyütme oranı sayesinde detay çözünürlüğü oldukça yüksektir.
Telecentric Lensler: Endüstriyel görüntülemede en hassas ölçüm lensleri olarak kabul edilir. Perspektif hatasını ortadan kaldırarak nesnenin uzaklığı değişse bile aynı boyutta görüntülenmesini sağlar. Bu özellik; özellikle ölçüm (metrology), kalite kontrol ve hassas boyut analizi uygulamalarında kritik avantaj sağlar.
Zoom Lensler: Odak uzaklığı değiştirilebilen lens türleridir. Farklı mesafelerde esnek görüntüleme imkânı sağlarlar. Endüstriyel sistemlerde kurulum esnekliği sunmalarına rağmen, sabit odaklı lenslere göre optik kalite ve geometrik doğruluk açısından bazı sınırlamalar içerebilirler.
Özellik | CCTV | Macro | Telecentric |
Perspektif Hatası | Var | Var | Yok |
Ölçüm Hassasiyeti | Düşük | Orta | Çok Yüksek |
Çalışma Mesafesi | Esnek | Kısa | Sabit / Dar |
Lens Karşılaştırmaları

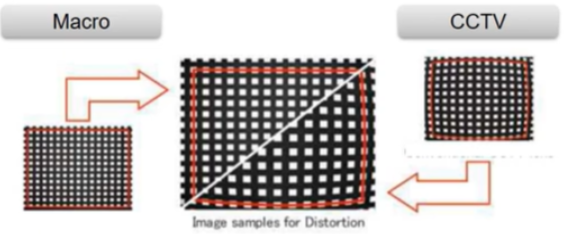

Macro vs CCTV Lens: Macro lensler yüksek büyütme ve yakın mesafe detayları için optimize edilirken, CCTV lensler daha geniş alanları genel amaçlı görüntülemek için kullanılır. Bu nedenle macro lensler yüksek çözünürlük ve detay sunarken, CCTV lensler esneklik ve geniş kullanım alanı sağlar.

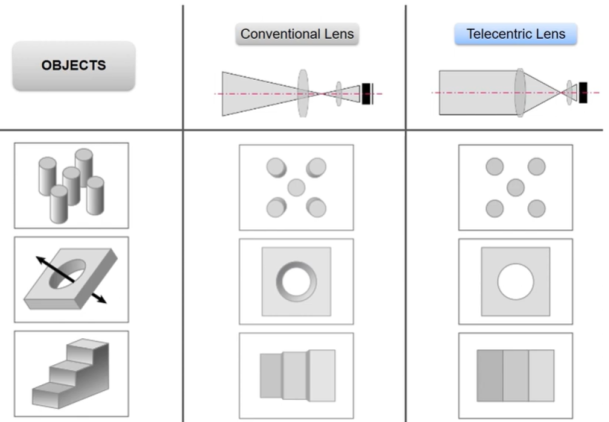

Telecentric vs Non-Telecentric Lens: Telecentric lensler perspektif hatasını ortadan kaldırarak maksimum ölçüm doğruluğu sağlar. Non-telecentric (standart) lenslerde ise nesne mesafesine bağlı olarak görüntü boyutu değişir ve bu durum ölçüm hassasiyetini olumsuz etkileyebilir.
Özetle, doğru lens seçimi sadece görüntünün netliğini değil, aynı zamanda yazılımınızın yapacağı boyut ölçümlerinin ve hata analizlerinin doğruluğunu belirler. Yanlış bir lens tercihi, en gelişmiş kameraları dahi yanııltıcı veriler üretmeye mahkûm edebilir. Optik bileşenlerin temel yapı taşlarını ve lens tiplerini kavradığımıza göre, bir sonraki aşamada bu lenslerin performansını belirleyen fiziksel parametreleri inceleyebiliriz.
Serimizin devamında, lens seçiminde kritik rol oynayan Odak Uzaklığı, Görüş Alanı (FOV), Çalışma Mesafesi (WD) ve Alan Derinliği (DOF) parametrelerini derinlemesine ele alacağız. Takipte kalın!
