Endüstriyel yüzey denetiminde mühendislerin en çok zorlandığı senaryolar, renk veya kontrast farkının bulunmadığı ortamlardır.
Siyah kauçuk bir conta üzerindeki mikro çatlak, döküm alüminyum gövdedeki gözenekler, işlenmiş metal yüzeyindeki kılcal çizikler veya mat bir plastik kapağın üzerindeki kabartma yazılar... Bu yapılarda nesne ile kusur aynı renktedir. Standart 2D kameralar tepe aydınlatması altında bu yüzeyleri tamamen "düz ve homojen" görerek körleşir.
Bu problemi aşmak için akla ilk gelen çözüm 3D Lazer Profilimetreler veya Yapılandırılmış Işık sensörleri kullanmaktır. Ancak 3D sensörler yüksek donanım maliyeti, karmaşık kalibrasyon süreçleri ve hat hızına yetişmekte zorlanan işlem yükleri getirir.
Peki, standart bir 2D kamera bütçesi ve hızıyla bir yüzeyin mikron seviyesindeki 3D topoğrafyasını çıkarmak mümkün müdür?
Photometric Stereo (Fotometrik Stereo) teknolojisi tam olarak bu mühendislik ihtiyacından doğmuştur.
Dört Açı, Tek Kamera: Sistem Nasıl Çalışır?

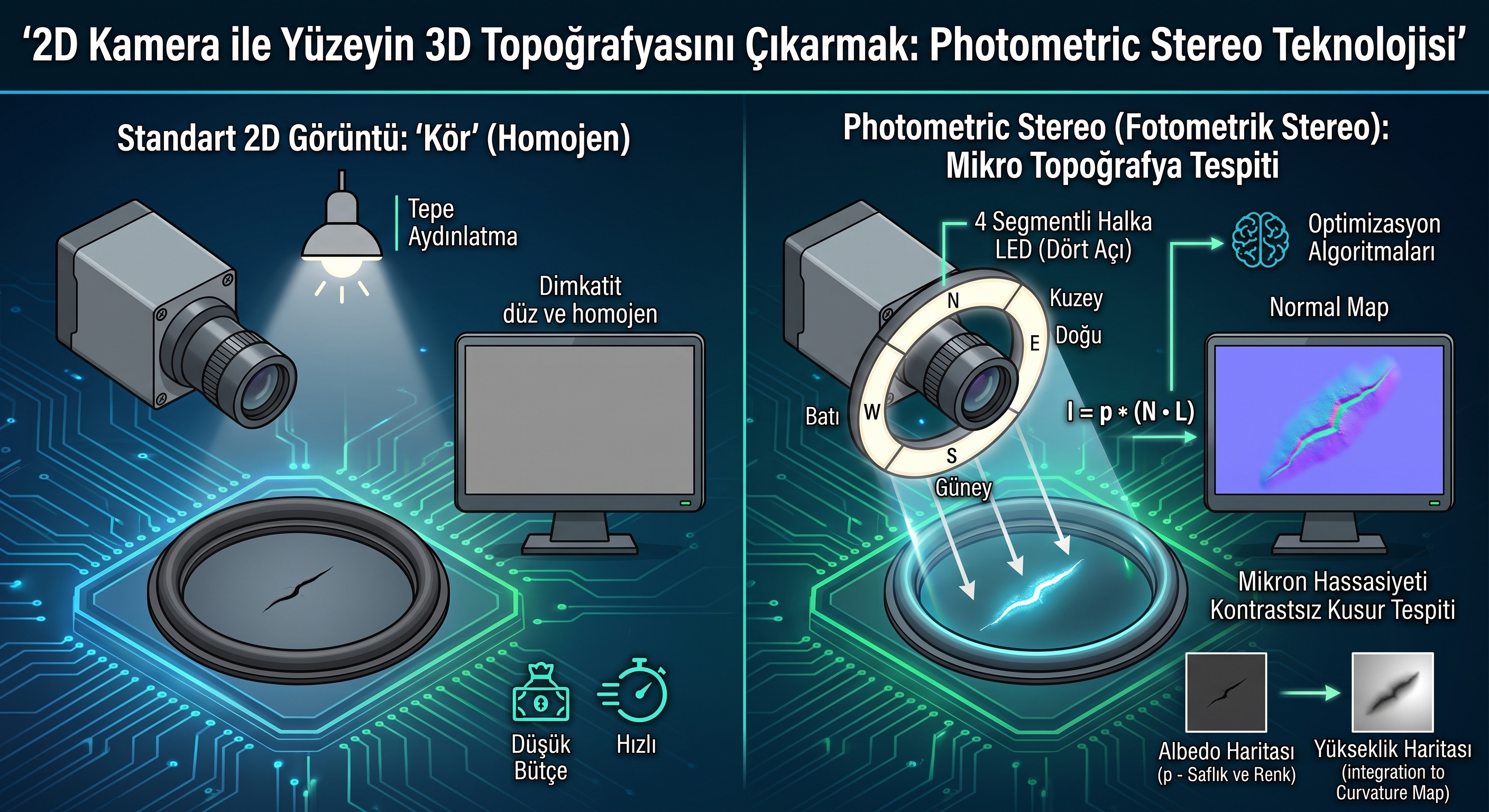

Geleneksel 3D sistemler nesnenin uzaydaki konumunu (X, Y, Z koordinatlarını) ölçmek için birden fazla kamera veya hareketli lazer çizgileri kullanır. Photometric Stereo ise kamerayı ve nesneyi tamamen sabit tutar; bunun yerine ışığın geliş açısını değiştirir.
Sistem temel olarak iki bileşenden oluşur:
Yüksek hızlı, tek bir standart 2D endüstriyel kamera.
Dört bağımsız sektöre bölünmüş (Doğu, Batı, Kuzey, Güney) halka aydınlatma (4-Quadrant Segmented Light) ve mikro saniye hassasiyetli Strobe kontrolcüsü.

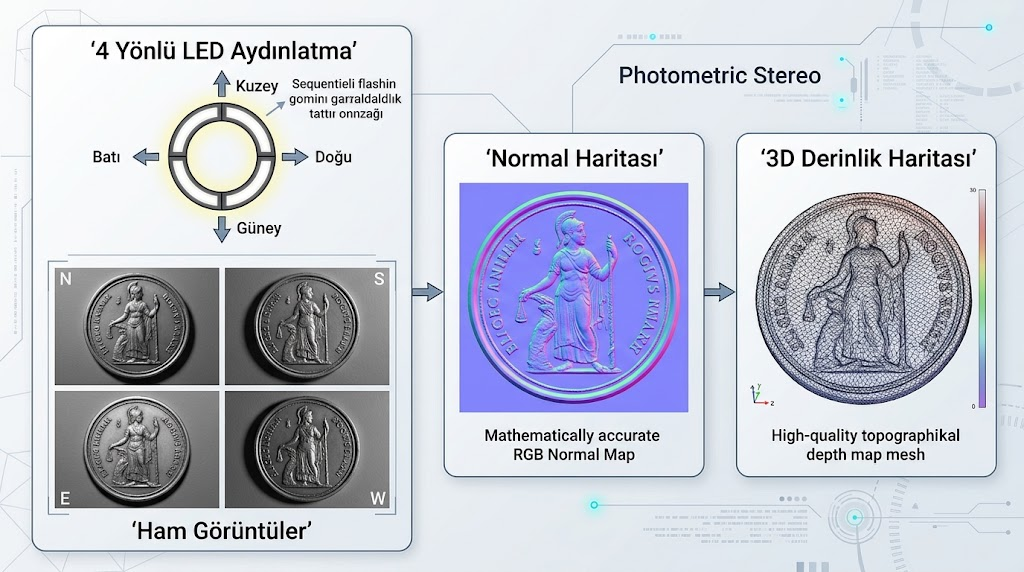

Parça kameranın altına geldiğinde, LED aydınlatmanın her bir çeyrek sektörü nanosaniyeler içinde sırayla çakar. Kamera, tek bir duruşta parçanın 4 farklı açıdan aydınlatılmış görüntüsünü peş peşe çeker. Nesne üzerindeki mikro girinti ve çıkıntılar, her açıdan farklı gölgeler ve parlaklıklar oluşturur.
Gölgeden Vektöre: Normal Haritası Matematiği
Photometric Stereo'nun kalbinde, yüzeyin ışıkla etkileşimini tanımlayan Lambertian Yansıma Modeli yatar.
Bir yüzey noktasının kameraya yansıttığı ışık şiddeti (I), yüzeyin yansıtma kapasitesi (p - Albedo), yüzeyin diklik vektörü (N - Surface Normal) ve ışık kaynağının geliş yönü (L) arasındaki skaler çarpımla ifade edilir:
I =p*(N*L)
Kamera 4 farklı yönden aydınlatma altında 4 ayrı ışık şiddeti kaydettiğinde, elinizde piksel başına 4 bilinmeyenli bir denklem sistemi oluşur. Bu matris sistemi çözüldüğünde iki kritik veri birbirinden tamamen ayrıştırılır:
Albedo Haritası (p): Yüzeydeki tüm eğim, gölge ve 3D yapılar temizlenir; geriye sadece malzemenin saf renk ve baskı dokusu kalır.
Normal Haritası (N): Yüzeyin renk ve kir gibi etkileri elenir; her bir pikselin 3 boyutlu uzaydaki eğim açısını gösteren Psödo-3D topoğrafya elde edilir.
Mikron Seviyesinde Psödo-3D Stratejileri

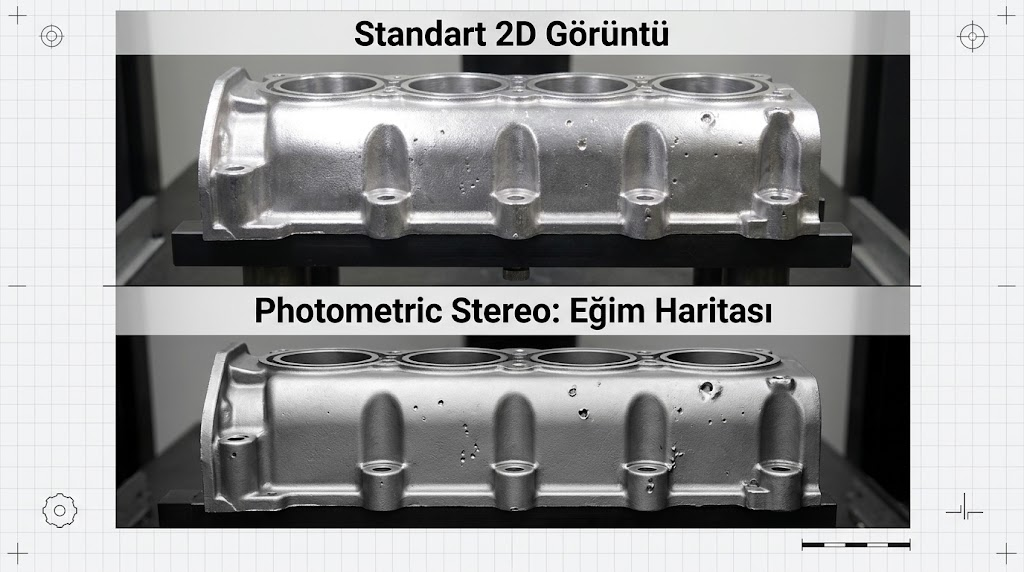

Elde edilen Normal Haritası, her pikselin yüzey gradyanını içerir. Bu gradyanların integrali alındığında yüzeyin yükseklik haritası (Curvature Map) oluşturulur.
Bu matematiksel dönüşüm, sahadaki denetim süreçlerine devasa avantajlar sağlar:
Siyah Üzeri Siyah Tespiti: Siyah bir kauçuk conta üzerindeki siyah kılcal çatlak, standart 2D görüntüde kaybolurken; Normal Haritası'nda yüzey açısındaki ani değişim nedeniyle parlak bir çizgi halinde ortaya çıkar.
Kabartma Yazı ve Desen Denetimi: Metal üzerine vurulmuş kabartma kodlar, yüzeydeki renk değişikliklerinden veya yağ lekelerinden etkilenmeden sadece geometrik formlarıyla %100 doğrulukla okunur.
Yansıma (Glare) İzolasyonu: Parlak işlenmiş metallerdeki kör edici parlamalar, 4 açılı aydınlatmanın birleşimi sayesinde matematiksel olarak elimine edilir.
Neden 3D Sensör Yerine Photometric Stereo?
Parametre | Klasik 3D Lazer Profilimetre | Photometric Stereo |
Donanım Maliyeti | Yüksek ($10.000\$ - 30.000\$$) | Düşük (Standart 2D Kamera + Özel LED) |
Taramada Hareket Şartı | Parçanın veya lazerin kayması şarttır | Parça sabitken de çalışır (Strobe ile) |
İşlem Hızı | Yüksek işlemci/GPU yükü | Çok hızlı |
Çözünürlük | Sensörün Z hassasiyetine bağlı | Kameranın megapiksel çözünürlüğü kadar yüksek |
Sonuç
Yüzey kalite kontrolünde karşılaştığınız her "kontrastsız" problem için bütçenizi ve sisteminizi karmaşık 3D sensörlerle zorlamak zorunda değilsiniz.
Photometric Stereo; fotonların geliş açısını bir matematiksel silaha dönüştürerek 2D kameraların hızı ve ekonomikliğiyle 3D seviyesinde yüzey topoğrafyası çıkarır. Doğru aydınlatma geometri yönetimi ve optimize edilmiş algoritmalarla, hattınızdaki en görünmez yüzey kusurlarını bile anında yakalayabilirsiniz.
Endüstriyel görüntü işleme, ileri optik teknikler ve saha mühendisliği çözümleri için Pro Sicht Blog'u takip etmeye devam edin!
