Standart endüstriyel kameralar, insan gözünün görme spektromu olan görünür ışık bandını (400 - 700 nm RGB) taklit eder. Nesnenin rengi, biçimi veya yüzey dokusu belirleyici olduğunda bu kameralar son derece başarılıdır. Ancak konu kimyasal bileşimleri ayrıştırmaya veya yüzeyin altındaki gizli kusurlara geldiğinde görünür ışık tamamen yetersiz kalır.
Dışarıdan bakıldığında birebir aynı renkte ve biçimde görünen iki farklı plastik türü (örneğin PET ve PVC), ambalajın arkasında kalan sıvı seviyesi veya dış kabuğunda hiçbir darbe izi olmayan bir elmanın içindeki çürük, RGB kameralar için imkânsız birer bilmecedir.
Bu noktalarda, nesnelerin rengine değil kimyasal ve moleküler imzasına odaklanan Kısa Dalga Kızılötesi (SWIR - Short-Wave Infrared) ve Hiperspektral Görüntüleme teknolojileri devreye girer.
Fotonların Moleküler İmzası: NIR ve SWIR Dalga Boyları
Kızılötesi tayfın 900 - 1700 nm (özel sensörlerle 2500 nm’ye kadar) bant aralığını kapsayan SWIR teknolojisi, ışığın nesneyle olan moleküler etkileşimini kullanır. Fotonlar bir malzemenin yüzeyine çarptığında, malzemenin bağ yapısındaki hidrojen atomsal bileşenleri (özellikle C-H, O-H, N-H bağları) belirli dalga boylarındaki ışığı emer, diğerlerini ise yansıtır.
Bu durum her malzemeye özgü benzersiz bir spektral imza oluşturur:
Su Absorpsiyon Bandı (1450 nm ve 1900 nm): Su molekülleri SWIR bandındaki belirli ışık frekanslarını güçlü şekilde emer ve ilgili bölgeler pürüzsüz bir şekilde kapkaranlık görünür. Bu fiziksel gerçeklik; meyve ve sebzelerdeki iç ezilmelerin/çürüklerin, gıdalardaki nem oranının veya nemini kaybetmiş tütün/kâğıt yapılarının anında tespit edilmesini sağlar.

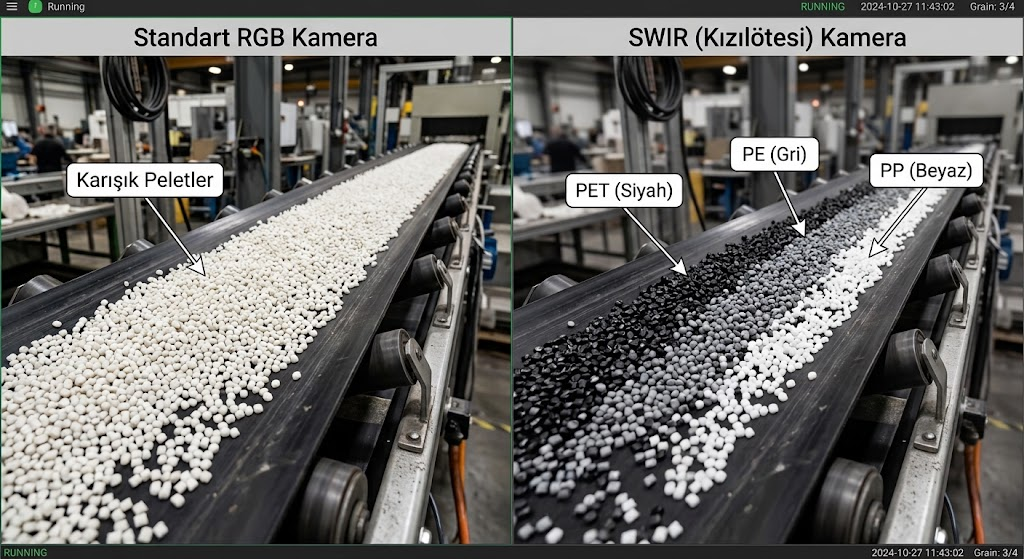

Polimer Ayrıştırma: Beyaz renkli bir PET şişe ile beyaz renkli bir HDPE kap RGB kameraya birebir aynı görünürken; SWIR bandı altında farklı spektral imzalar vererek konveyör bant üzerinde saniyeler içinde doğru ayrıştırma kanallarına yönlendirilir.
Ambalajın Arkasını Görmek ve Yabancı Madde Tespiti
SWIR dalga boylarının en büyük avantajlarından biri, bazı opak maddelerin içinden geçebilme yeteneğidir. Görünür ışığın geçemediği ince plastik ambalajlar, silikon katmanlar veya koyu renkli sıvılar SWIR ışığı altında saydamlaşır.
Sıvı Seviyesi ve Ambalaj Kontrolü: Koyu renkli veya mat plastik şişelerin içindeki dolum seviyesi, kapağın altındaki sızdırmazlık contası hataları ve yapıştırma alanındaki hava kabarcıkları tahribatsız olarak kontrol edilir.
Gıdada Yabancı Madde Tespiti: Un, pirinç, dondurulmuş gıdalar veya kuruyemiş bantlarında; gıda ile aynı renkte ve boyutta olan şeffaf plastik parçaları, cam kırıkları, taş veya karton parçaları SWIR kamerayla anında ayırt edilir. Çünkü gıdanın ve yabancı maddenin spektral absorpsiyon eğrileri tamamen farklıdır.
Hiperspektral Veri Küpleri ve Yapay Zeka Entegrasyonu
Standart bir RGB kamera her piksel için 3 renk kanalı (R, G, B) verirken; bir Hiperspektral Kamera, görünür ışık ile kızılötesi bant arasındaki geniş bir spektrumda her piksel için yüzlerce dar ve kesintisiz dalga boyu kanalı kaydeder.

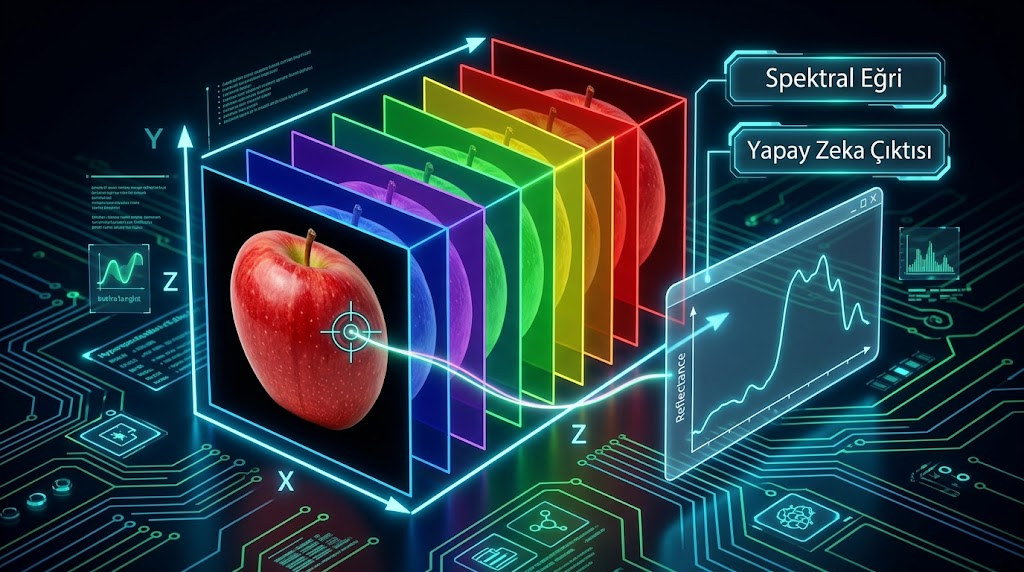

Bu işlem sonucunda ortaya Hiperspektral Veri Küpü adı verilen 3 boyutlu bir veri yapısı çıkar: X ve Y koordinatları mekânsal görüntüyü temsil ederken, Z ekseni o pikseldeki dalga boyu spektrumunu temsil eder.
Devasa Veri Boyutu ve Yapay Zeka Çözümü
Bir hiperspektral kameradan akan verinin boyutu standart görüntü işleme algoritmaları için oldukça ağırdır. Devasa boyuttaki spektral verinin işlenmesinde Makine Öğrenimi ve Derin Öğrenme modelleri devreye girer:
Boyut İndirgeme: PCA (Principal Component Analysis) gibi yöntemlerle yüzlerce dalga boyu bandı arasından ayrıştırıcılığı en yüksek olan 3-5 kritik "altın dalga boyu" seçilir.
Spektral Sınıflandırma (1D/3D CNN & PLS-DA): Yapay zeka modelleri, veri küpündeki her pikselin spektral eğrisini eğitildiği veritabanıyla kıyaslar. Böylece et ürünlerindeki yağ/protein oranı, gıdalardaki mikrobiyel bozulmalar veya ilaç tabletlerindeki etken madde homojenliği piksel piksel haritalandırılır.
Görünmeyeni Görmenin Mühendislik Gücü
Geleneksel kalite kontrol sistemlerinin tıkandığı, renk ve biçim benzerliklerinin çözümsüz kaldığı zorlu sahalarda SWIR ve Hiperspektral görüntüleme sistemleri tam bir kırılma noktası yaratmaktadır. InGaAs sensör teknolojilerindeki gelişmeler ve kenar cihazlardaki GPU işlem gücünün artmasıyla birlikte, bu sistemler laboratuvar ortamlarından çıkıp yüksek hızlı fabrika hatlarına entegre edilebilir hale gelmiştir.
