Bir önceki bölümde görüş alanından alan derinliğine kadar lens seçiminde rol oynayan temel parametreleri inceledik. Ancak bir endüstriyel görüntü işleme projesinde teorik parametreleri bilmek yeterli değildir; bu değerleri sahadaki fiziksel kısıtlar ve matematiksel formüllerle birleştirip doğru lensi hesaplamak gerekir. Özellikle hassas ölçüm yapılan statik parçalardan yüksek hızla akan bantlardaki dinamik sistemlere kadar her senaryo, kendine özgü bir mühendislik yaklaşımı gerektirir. Serimizin bu bölümünde, adım adım Lens Hesaplama ve Seçim süreçlerini ve üretim hattının hızına göre optik sistemleri nasıl optimize edeceğimizi ele alıyoruz.
3.3 Lens Hesaplama ve Seçim
Endüstriyel görüntüleme sistemlerinde doğru lens seçimi, sistem performansı, görüntü kalitesi ve ölçüm doğruluğunu doğrudan etkileyen en kritik tasarım adımlarından biridir. Lens seçimi; sensör özellikleri, görüş alanı (Field of View -- FOV), çalışma mesafesi (Working Distance -- WD), çözünürlük gereksinimi ve optik distorsiyon sınırları gibi birçok değişkenin birlikte değerlendirilmesi ile gerçekleştirilir.
Bu nedenle lens seçimi yalnızca optik bir tercih değil, aynı zamanda geometrik ve sistem seviyesinde bir mühendislik problemidir.
3.3.1 Temel Lens Hesaplama Yöntemleri
Lens seçim süreci belirli bir mühendislik yaklaşımı ile sistematik olarak gerçekleştirilir. Tasarım sürecinde izlenen temel adımlar aşağıdaki gibidir:
Görüntülenecek alanın (object size) belirlenmesi
Çalışma mesafesinin (WD) mekanik olarak sabitlenmesi
Uygun sensör boyutunun seçilmesi
Gerekli görüş alanının (FOV) belirlenmesi
Uygun odak uzaklığının (focal length) geri hesaplanması
Optik distorsiyon ve çözünürlük performansının kontrol edilmesi
Bu adımlar, sistemin hem geometrik doğruluğunu hem de optik performansını optimize etmek için temel tasarım akışını oluşturur.

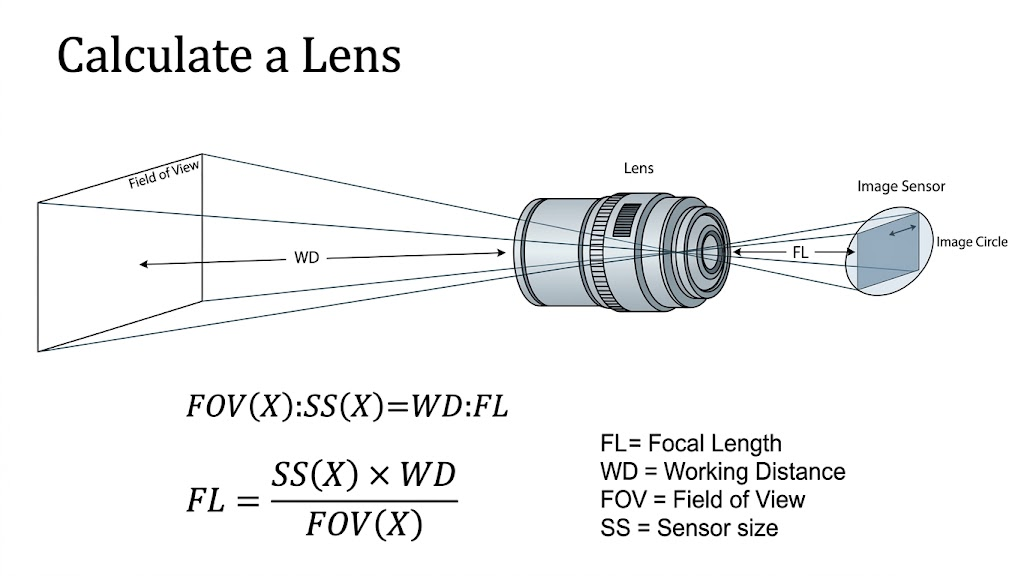

Lens hesaplamalarında temel olarak sensör boyutu, çalışma mesafesi ve görüş alanı parametreleri kullanılır. Görüntülenmek istenen alanın boyutuna göre gerekli FOV değeri belirlenir ve buna bağlı olarak uygun odak uzaklığı hesaplanır. Sensörün fiziksel boyutu ile görüntülenecek alan arasındaki oran, sistem geometrisini belirleyen temel parametredir.
Ayrıca piksel boyutu ve hedeflenen ölçüm hassasiyeti, sistemin çözünürlük gereksinimini doğrudan etkileyerek lens seçiminde belirleyici rol oynar.
Lens üreticileri tarafından sağlanan lens tabloları da seçim sürecinde önemli bir referans kaynağıdır. Bu tablolarda sensör formatı, çalışma mesafesi, görüş açısı ve odak uzaklığı gibi teknik bilgiler yer alır. Tasarımcı bu tabloları kullanarak teorik hesaplamaları doğrular ve uygulamaya en uygun lensi seçer.

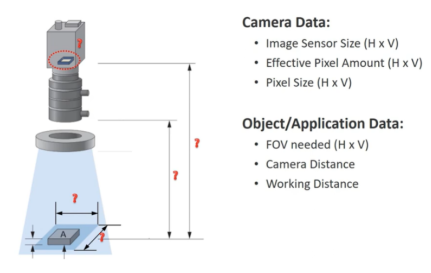

Doğru lens seçimi için dikkate alınması gereken temel parametreler:
Sensör boyutu
Piksel boyutu ve çözünürlük
Görüş alanı
Çalışma mesafesi
Nesne boyutu ve ölçüm hassasiyeti
Büyütme oranı (Magnification)
Optik distorsiyon toleransı
3.3.2 Statik Sistemlerde Çözünürlük ve Ayırt Edicilik
Nesnenin sabit olduğu veya hareketin etkili olmadığı sistemlerde temel kriter, sistemin en küçük detayları ayırt edebilme kabiliyetidir. Bu durum doğrudan optik çözünürlük ve sensör performansı ile ilişkilidir.
Bir detayın güvenilir şekilde algılanabilmesi için genellikle en az 3 piksel ile temsil edilmesi gerektiği kabul edilir. Bu kriter, sistemin hata tespit ve ölçüm doğruluğunu doğrudan etkiler.
Ayrıca sistemin büyütme oranı (Magnification), sensör boyutu ile görüş alanı arasındaki orana bağlı olarak doğrulanır. Bu oran, görüntünün sensör üzerine doğru ölçeklenip ölçeklenmediğini belirler ve ölçüm doğruluğu açısından kritik öneme sahiptir.

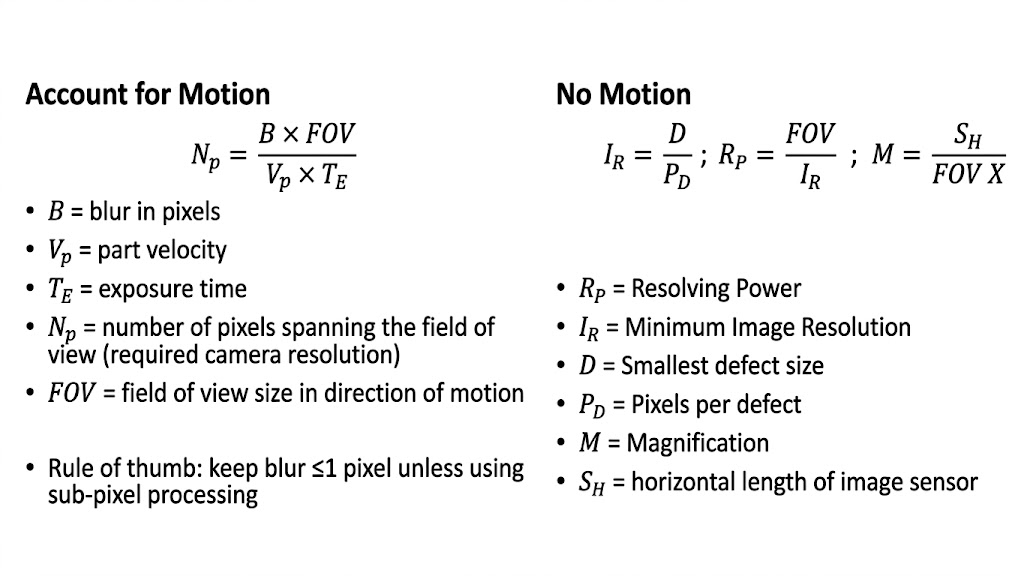

3.3.3 Dinamik Sistemlerde Hareket Bulanıklığı (Motion Blur)
Üretim hatları gibi nesnenin hareket halinde olduğu sistemlerde, görüntü kalitesini belirleyen en önemli parametrelerden biri hareket bulanıklığıdır. Hareket bulanıklığı, pozlama süresi boyunca nesnenin hareket etmesi sonucu oluşan netlik kaybıdır.
Genel mühendislik yaklaşımında, sub-pixel işleme kullanılmadığı durumlarda hareket bulanıklığının 1 piksel veya altında tutulması hedeflenir.
Bu durumda sistem performansı; nesnenin hızı, pozlama süresi ve görüş alanı gibi parametrelere bağlıdır. Pozlama süresinin azaltılması hareket bulanıklığını düşürürken, aynı zamanda daha yüksek ışık şiddeti gereksinimi ortaya çıkarır. Bu nedenle sistem tasarımında optik sistem ile aydınlatma birlikte optimize edilmelidir.
Dinamik sistemlerde doğru çözünürlük elde edebilmek için hem kamera parametreleri hem de ışıklandırma koşulları birlikte değerlendirilmelidir.
Özetle; lens seçimi sadece kataloğa bakıp bir ürün beğenmek değil, çözünürlükten pozlama süresine, parça hızından piksel bazlı hassasiyete kadar tüm değişkenlerin bir arada yönetildiği kritik bir mühendislik hesabıdır. Statik sistemlerde 3 piksel kuralıyla detayları yakalarken, dinamik hatlarda hareket bulanıklığını 1 pikselin altında tutarak kusursuz bir görüntüleme elde edebiliriz. Kamera lensi ve aydınlatma konfigürasyonumuzu matematiksel olarak doğruladığımıza göre, artık sahneden toplanan bu ışık dalgalarını elektrik sinyallerine dönüştürecek sistem bileşenine geçebiliriz.
Serimizin bir sonraki bölümünde, görüntü işleme sistemlerinin dijital gözü olan Endüstriyel Kamera Türleri ve Sensör Teknolojileri konusunu masaya yatıracağız. Takipte kalın!
