Serimizin önceki bölümlerinde kusursuz bir görüntüleme ortamı yaratmak için aydınlatma tekniklerini, lens tiplerini, optik hesaplamaları ve yenilikçi odaklama teknolojilerini detaylarıyla inceledik. Ancak hedeflenen nesneden yansıyıp lens üzerinden süzülen bu ışık dalgalarının, bilgisayarların anlayabileceği dijital verilere dönüştürülmesi gerekir. İşte bu noktada, makine görmesi sistemlerinin dijital retina tabakası olan endüstriyel kameralar ve sensörler devreye girer. Serimizin bu yeni fazında, optik veriyi dijital dünyayla buluşturan Kamera Sensör Teknolojileri ve Görüntü Formatları konusunu masaya yatırıyoruz.
4. KAMERA
4.1 Kamera Sensör Teknolojileri
Endüstriyel görüntü işleme sistemlerinde kamera performansını belirleyen en kritik bileşenlerden biri görüntü sensörüdür. Sensör, optik sistem tarafından odaklanan ışığı elektriksel sinyallere dönüştürerek dijital görüntünün oluşmasını sağlar. Bu dönüşüm sürecinin kalitesi; görüntü keskinliği, gürültü seviyesi, dinamik aralık ve genel sistem performansı üzerinde doğrudan etkilidir.
Günümüzde endüstriyel uygulamalarda en yaygın kullanılan iki temel sensör teknolojisi Charge-Coupled Device (CCD) ve Complementary Metal-Oxide Semiconductor (CMOS) sensörlerdir. Her iki teknoloji de farklı çalışma prensiplerine ve performans karakteristiklerine sahiptir.
4.1.1 CCD Sensörler (Charge-Coupled Device)
CCD sensörler, gelen ışığın her piksel üzerinde oluşturduğu yükün sensör boyunca ardışık olarak aktarılması prensibiyle çalışır. Bu yapıda, tüm piksellerde toplanan yükler satır satır kaydırılarak sensörün çıkış noktasına iletilir ve burada analog sinyale dönüştürülür.
Bu mimari sayesinde CCD sensörler, yüksek görüntü kalitesi ve düşük gürültü seviyesi ile bilinir. Tüm piksel verilerinin tek bir çıkış üzerinden okunması, piksel bazlı farklılıkları minimize ederek daha homojen ve stabil bir görüntü elde edilmesini sağlar. Bu nedenle CCD sensörler, özellikle yüksek hassasiyet gerektiren ölçüm ve bilimsel görüntüleme uygulamalarında tercih edilmekteydi.
Ancak CCD sensörlerin bazı önemli dezavantajları bulunmaktadır. Yük transferine dayalı çalışma prensibi, okuma hızını sınırlamakta ve yüksek kare hızlarına ulaşmayı zorlaştırmaktadır. Ayrıca üretim maliyetlerinin yüksek olması ve daha fazla güç tüketimi gerektirmesi, bu sensörlerin modern endüstriyel sistemlerde kullanımını azaltmıştır.
4.1.2 CMOS Sensörler (Complementary Metal-Oxide Semiconductor)
CMOS sensörler, her pikselde yer alan aktif elektronik bileşenler sayesinde ışığın doğrudan elektrik sinyaline dönüştürülmesini ve yerel olarak işlenmesini sağlar. Bu yapıda her piksel bağımsız olarak okunabildiği için veri aktarımı paralel şekilde gerçekleşir.
Bu özellik, CMOS sensörlere yüksek okuma hızı ve düşük güç tüketimi avantajı kazandırır. Aynı zamanda üretim süreçlerinin standart yarı iletken teknolojilerine uygun olması, maliyet açısından önemli bir avantaj sağlamaktadır. Günümüzde yüksek çözünürlük, yüksek kare hızı ve esnek entegrasyon gerektiren endüstriyel görüntüleme sistemlerinde CMOS sensörler yaygın olarak kullanılmaktadır.
Modern CMOS sensör teknolojileri, geçmişteki yüksek gürültü ve düşük görüntü kalitesi gibi dezavantajları büyük ölçüde ortadan kaldırmıştır. Gelişmiş piksel mimarileri sayesinde dinamik aralık ve sinyal-gürültü oranı önemli ölçüde iyileştirilmiştir.
4.1.3 CCD ve CMOS Sensörlerin Karşılaştırılması
CCD ve CMOS sensörler arasındaki temel farklar, çalışma prensipleri ve performans karakteristiklerinden kaynaklanmaktadır. CCD sensörler, yüksek görüntü kalitesi ve düşük gürültü avantajı sunarken; CMOS sensörler hız, esneklik ve düşük güç tüketimi açısından öne çıkmaktadır.
Endüstriyel uygulamalarda sensör seçimi, sistem gereksinimlerine bağlı olarak yapılmaktadır. Yüksek doğruluk ve düşük gürültü gerektiren özel uygulamalarda CCD sensörler tercih edilebilirken, günümüzde çoğu makine görüsü uygulamasında CMOS sensörler baskın hale gelmiştir.
Özellikle yüksek hızlı üretim hatları, gerçek zamanlı görüntü işleme sistemleri ve yapay zeka tabanlı analiz uygulamalarında CMOS sensörler, sunduğu performans ve maliyet avantajları nedeniyle standart çözüm olarak kabul edilmektedir.
4.2 Sensör Yapısı ve Görüntü Formatı
4.2.1 Sensör Boyutu
Sensör boyutu, kamera sensörünün fiziksel ölçüsünü ifade eder ve genellikle inç (örneğin: 1/2", 1", 2/3") cinsinden belirtilir.
Sensör boyutu aşağıdaki parametreleri doğrudan etkiler:
Görüş alanı (Field of View)
Işık toplama kapasitesi
Lens uyumluluğu
Görüntü kalitesi
Büyük sensörler:
Daha fazla ışık toplar
Daha yüksek dinamik aralık sağlar
Daha düşük gürültü üretir
Küçük sensörler:
Daha kompakt sistemler sunar
Daha düşük maliyetlidir
Ancak daha fazla aydınlatma gerektirir

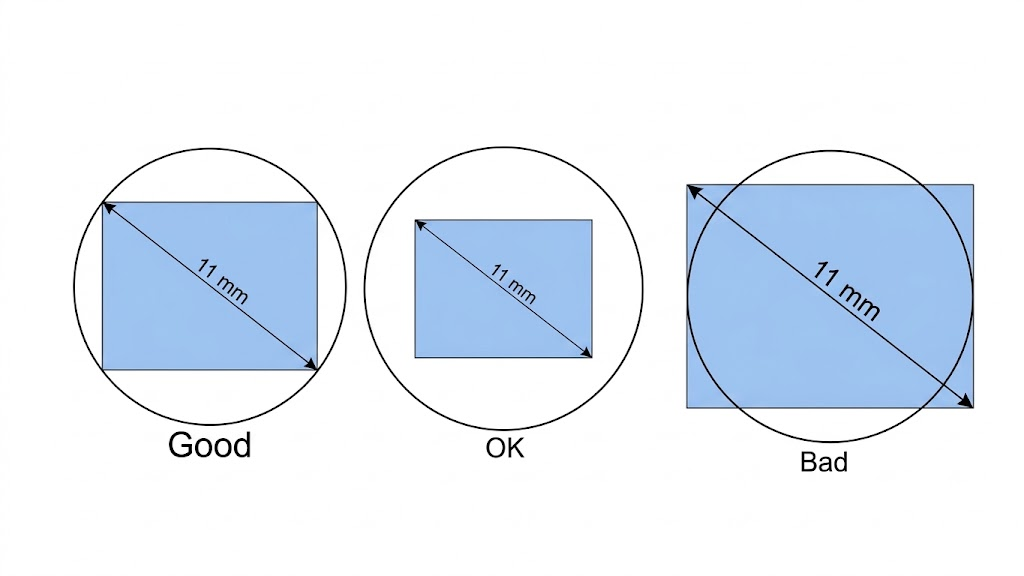

Ayrıca sensör boyutu ile lens seçimi arasında doğrudan bir ilişki vardır. Lensin görüntü dairesi (image circle), sensörü tamamen kapsayacak şekilde seçilmelidir. Aksi durumda görüntü kenarlarında kararma (vignetting) oluşabilir.
4.2.2 Görüntü Formatı (Image Format)
Görüntü formatı, kameradan elde edilen verinin nasıl temsil edildiğini ifade eder ve hem veri işleme sürecini hem de sistem performansını etkiler.
Başlıca görüntü formatları:
1. Monochrome (Gri Seviye):
Tek kanal içerir.
Daha yüksek hassasiyet sağlar.
Endüstriyel uygulamalarda en yaygın kullanılan formattır.
2. RGB (Renkli Görüntü):
Üç kanal (Red, Green, Blue) içerir.
Renk tabanlı analizler için kullanılır.
Daha fazla veri ve işlem gücü gerektirir.
3. Bayer Pattern:
Renkli sensörlerde kullanılan ham veri formatıdır.
Renk bilgisi interpolasyon ile elde edilir.
4. Bit Derinliği (Bit Depth):
8-bit → 256 seviye
10/12/16-bit → Daha yüksek dinamik aralık
Yüksek bit derinliği:
Daha hassas ölçüm
Daha iyi kontrast
Daha fazla veri boyutu
4.2.3 Sensör -- Aydınlatma -- Lens İlişkisi
Sensör yapısı tek başına değerlendirilmez; aydınlatma ve lens ile birlikte bütüncül bir sistem oluşturur.
Bu ilişki şu şekilde özetlenebilir:
Küçük piksel: Daha fazla ışık ihtiyacı
Büyük sensör: Daha geniş lens görüntü dairesi gereksinimi
Yüksek çözünürlük: Daha güçlü aydınlatma ihtiyacı
Düşük ışık: Daha büyük piksel boyutu veya daha uzun pozlama süresi
Bu nedenle sensör seçimi; aydınlatma tasarımı, lens parametreleri ve uygulama gereksinimleri ile birlikte optimize edilmelidir.
Özetlemek gerekirse; CMOS ve CCD sensörlerin çalışma prensiplerini, sensör boyutunun piksel performansına etkisini ve monochrome/RGB gibi görüntü formatlarını doğru kavramak, endüstriyel kamera seçiminin temel taşlarını oluşturur. Işığın piksel düzeyinde doğru elektriksel veriye dönüşmesi; aydınlatma şiddeti, lens kalitesi ve sensör mimarisinin kusursuz bir uyum içinde çalışmasına bağlıdır. Kamera teknolojilerinin bu temel katmanını tamamladığımıza göre, bir sonraki adımda sensörün görüntüyü dondurma yeteneğini belirleyen pozlama mekanizmalarına geçebiliriz.
Serimizin bir sonraki bölümünde, hareketli parçaların netliğini belirleyen Global Shutter vs. Rolling Shutter Pozlama Teknikleri ve Kamera Tetikleme (Trigger) Yöntemleri konusunu derinlemesine ele alacağız. Takipte kalın!
